Зачем на железной дороге лежат миллионы камней и что будет, если их убрать

Многие думают, что гравий между рельсами лежит просто для красоты или защиты от сорняков. На самом деле щебень образует важнейшую часть железной дороги, без которой многотонные составы не смогли бы безопасно сдвинуться с места и проехать по широкой железнодорожной колее. Этот слой берет на себя огромные нагрузки, а также выполняет еще несколько полезных функций. А если убрать эти камни, может произойти страшное.

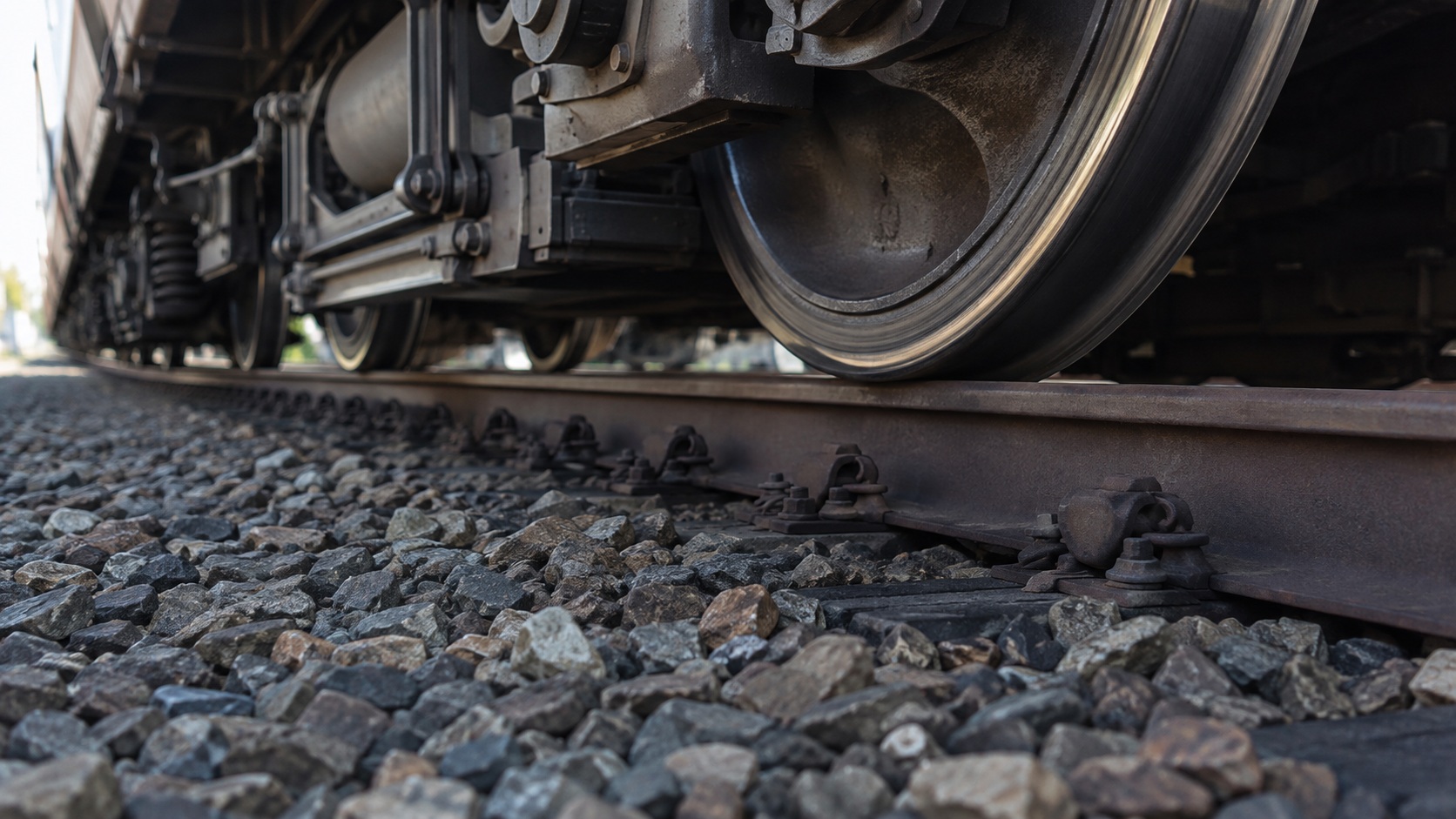

Камни под рельсами поездов лежат далеко не для красоты

Для чего нужны камни под железной дорогой

Когда поезд несется по рельсам, на небольшую точку контакта колеса и металла давит колоссальный вес. Если бы эта сила уходила прямиком в землю, рельсы вместе со шпалами мгновенно бы провалились в грунт.

Здесь на помощь приходит балластная призма, так инженеры называют слой камней под рельсошпальной решеткой. Главная задача железнодорожного балласта заключается в равномерном распределении нагрузки от вагонов на земляное полотно.

Работает это по принципу обычных снегоступов. Человек в узких ботинках глубоко проваливается в сугроб, но стоит ему надеть широкие снегоступы, как он начинает уверенно идти по поверхности. Точно так же шпала опирается на сотни камней, те передают давление на нижние слои, и в итоге огромный вес состава рассеивается по большой площади. Земля не продавливается, а рельсы сохраняют строгую геометрию.

Читайте также: Самая длинная железная дорога в России — 80 городов

Почему под ЖД путями используется острый щебень

Если присмотреться к насыпи, можно заметить, что там никогда не бывает гладких речных камушков. Для путей используют только специальный щебень, полученный путем дробления твердых горных пород.

Секрет кроется в физике сыпучих материалов. Гладкая галька под давлением ведет себя как россыпь подшипников, и камни просто раскатятся в разные стороны от вибрации. А вот угловатый щебень надежно сцепляется своими неровными гранями.

Такая каменная мозаика работает как прочная застежка-липучка. Особенно это важно для современных бесстыковых путей, где рельсы сварены в длинные плети. Когда металл расширяется от летней жары, именно острые камни удерживают шпалы от смещения и не дают путям выгнуться наружу. Согласно российским стандартам, размер таких камней строго регламентирован (обычно от 25 до 60 миллиметров), чтобы они не превращались в пыль и не оставляли слишком больших пустот.

Защита железной дороги от воды и деформации

Вода это один из главных врагов любой инфраструктуры. Обычная земля под проливным дождем быстро превращается в вязкое месиво. Если шпалы будут лежать прямо на размокшем грунте, при каждом проезде локомотива они начнут работать как поршни, с силой выдавливая из-под себя грязь.

Именно поэтому балластный слой отлично пропускает воду. Дождь или талый снег не задерживается у рельсов, а уходит сквозь крупные щели между камнями в специальные дренажные лотки и канавы.

Кроме того, упругая каменная подушка гасит разрушительные вибрации. Если положить рельсы на абсолютно жесткое бетонное основание без специальных амортизаторов, удары от стальных колес быстро разобьют крепления. Щебень же слегка пружинит, микроскопически сдвигаясь и рассеивая часть кинетической энергии.

Вам будет интересно: Кладбище паровозов и как утилизируют старые поезда

Что будет, если убрать камни из-под рельсов

Представим, что с обычного перегона чудесным образом исчез весь балласт. Рельсовая решетка опустится на неподготовленную поверхность, и разрушение пойдет по нарастающей.

Исследования транспортных институтов показали, что езда по путям без балласта запустит целую цепочку опасных последствий:

• Шпалы лишатся равномерной опоры. Под одними образуются ямы, под другими останутся жесткие выступы, из-за чего путь начнет качаться;
• Нарушится геометрия колеи. Один рельс просядет глубже другого, появятся опасные перекосы, которые на высокой скорости могут привести к сходу поезда;
• Вода начнет застаиваться в ямах под путями. Грунт размокнет, образуя так называемые балластные корыта, где влага задерживается еще сильнее;
• Зимой мокрая земля замерзнет и вспучится. Лед неравномерно приподнимет участки дороги, создавая бугры и впадины.

В итоге износ всех креплений станет критическим. Даже если первый состав проедет без аварии, скорость движения придется ограничить почти до нуля, а сам участок вскоре закроют на капитальный ремонт.

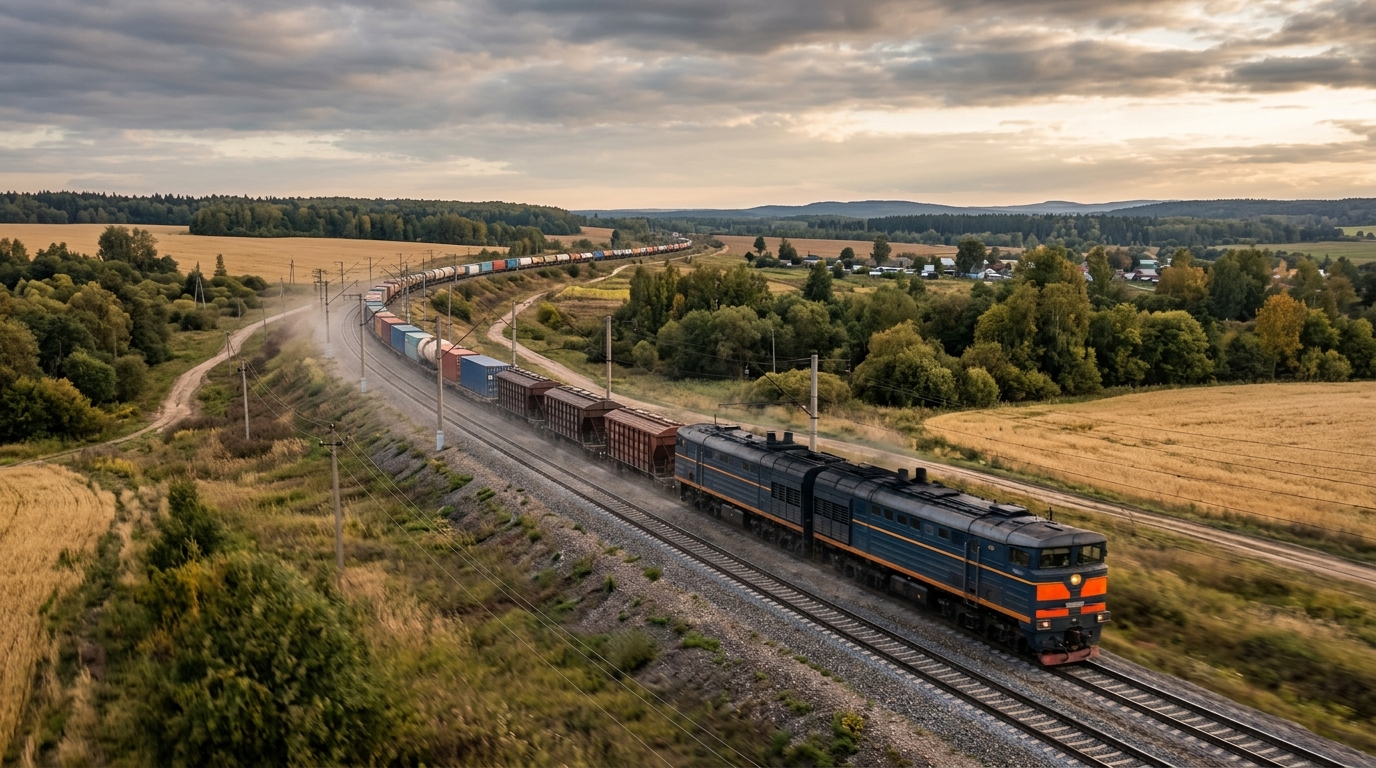

Без надежного каменного основания тяжелые составы быстро разрушили бы железнодорожные пути

Современные технологии укладки рельсов на бетон

Справедливости ради, железная дорога вообще без камней все-таки существует. Это так называемый безбалластный путь, где рельсы монтируются напрямую на монолитные железобетонные плиты с использованием мощных резиновых прокладок-амортизаторов.

Такую технологию активно применяют в метров, длинных тоннелях и на линиях для высокоскоростных поездов (ВСМ). Бетонное основание идеально сохраняет геометрию колеи. Однако строительство безбалластного пути обходится в разы дороже обычной насыпи.

Было интересно? Тогда подпишитесь на наш Telegram-канал с другими познавательными материалами!

К тому же, если бетон даст трещину или земля под ним просядет, ремонт потребует колоссальных усилий и перекрытия движения на долгое время. А вот традиционный щебеночный балласт легко выровнять с помощью специальных путевых машин. Они просто приподнимают рельсы, засыпают свежий гравий и утрамбовывают его под шпалами.
