Как работает АЭС? Опасны ли атомные станции?

Артем Сутягин

Многие люди в самом начале разговора об атомных станциях сразу начинают говорить о том, что это очень опасно и от них надо отказываться. Отчасти они правы, но их страхи сильно преувеличены. Для того, чтобы избавиться от такого стереотипа, надо просто понять, как работает станция и убедиться в том, что попадание радиоактивных элементов в окружающую среду просто невозможно. Конечно, если станция функционирует в штатном режиме. Вопрос только в том, как именно она функционирует и где границы этого штатного режима. Сегодня поговорим о конструкции атомной электростанции, их типах и о том, как они добывают электричество за счет деления атомов урана. Рассказывать специально буду простым языком.

Как работает АЭС? Опасны ли атомные станции? Даже картинка немного пугает, но не все так страшно. Фото.

Даже картинка немного пугает, но не все так страшно.

Когда появилась первая атомная станция

Первым серьезным шагом в сторону использования свойств деления атома, в том числе, атомного оружия и мирного атома, стало испытание первой атомной бомбы в 1945 году. Произошло это 16 июля на полигоне в штате Нью-Мексико. Во время тех испытаний многие поняли, что ужасы Второй мировой войны немного померкли на фоне того, чтобы могло произойти, появись такое оружие чуть раньше.

В СССР первые ядерные испытания на полигоне произошли только спустя 4 года — 29 августа 1949 года. С тех пор у двух крупнейших держав были технологии, которые позволили не только запугивать друг друга своей силой, но и работать на благо мирного атома и применения этой разрушительной силы для того, чтобы нести свет и тепло в каждый дом.

Другие способы получения энергии: Как Земля может служить источником неисчерпаемой энергии

Первая атомная электростанция была запущена в 1954 году в районе города Обнинск Московской области. Идейным вдохновителем и руководителем проекта был знаменитый советский физик, академик АН СССР и по совместительству “отец” советской атомной бомбы Игорь Курчатов.

Когда появилась первая атомная станция. Игорь Курчатов за работой. Фото.

Игорь Курчатов за работой.

Сколько энергии вырабатывает АЭС

Конечно, ту первую атомную станцию сложно сравнивать с современными, но именно она положила начало новому способу получения энергии, как первый iPhone запустил процесс смартфоностроения, а Ford T массовое производство автомобилей.

С тех пор количество атомных станций в мире сильно увеличилось и достигло 192 штук, 10 из которых находится в России (суммарно 33 энергоблока). По этому показателю наша страна занимает восьмое место в мире, а по мощности — четвертое. Подробнее поговорим об этом в конце статьи.

Суммарная мощность реакторов составляет примерно 392 ГВт. В числе лидеров находятся США (103 ГВт), Франция (66 ГВт), Япония (46 ГВт), Россия (25 ГВт) и Южная Корея (21 ГВт). По статистике именно атомные станции обеспечивают 16 процентов потребляемой электроэнергии в мире.

Поговорим немного о загрязнении: Самое радиоактивное место на Земле. И это не Чернобыль

Высокий интерес к атомным электростанциям и их широкое применение вызвано тем, что их КПД составляет 40-45 процентов и более, а риски существенно меньше, даже несмотря на все страшные аварии, которые происходили. С одной стороны, кажется, что если взорвется, то мало не покажется, но с другой стороны, жертв на 1 полученный киловатт по статистике у АЭС в 43 раза меньше, чем у тепловых электростанций.

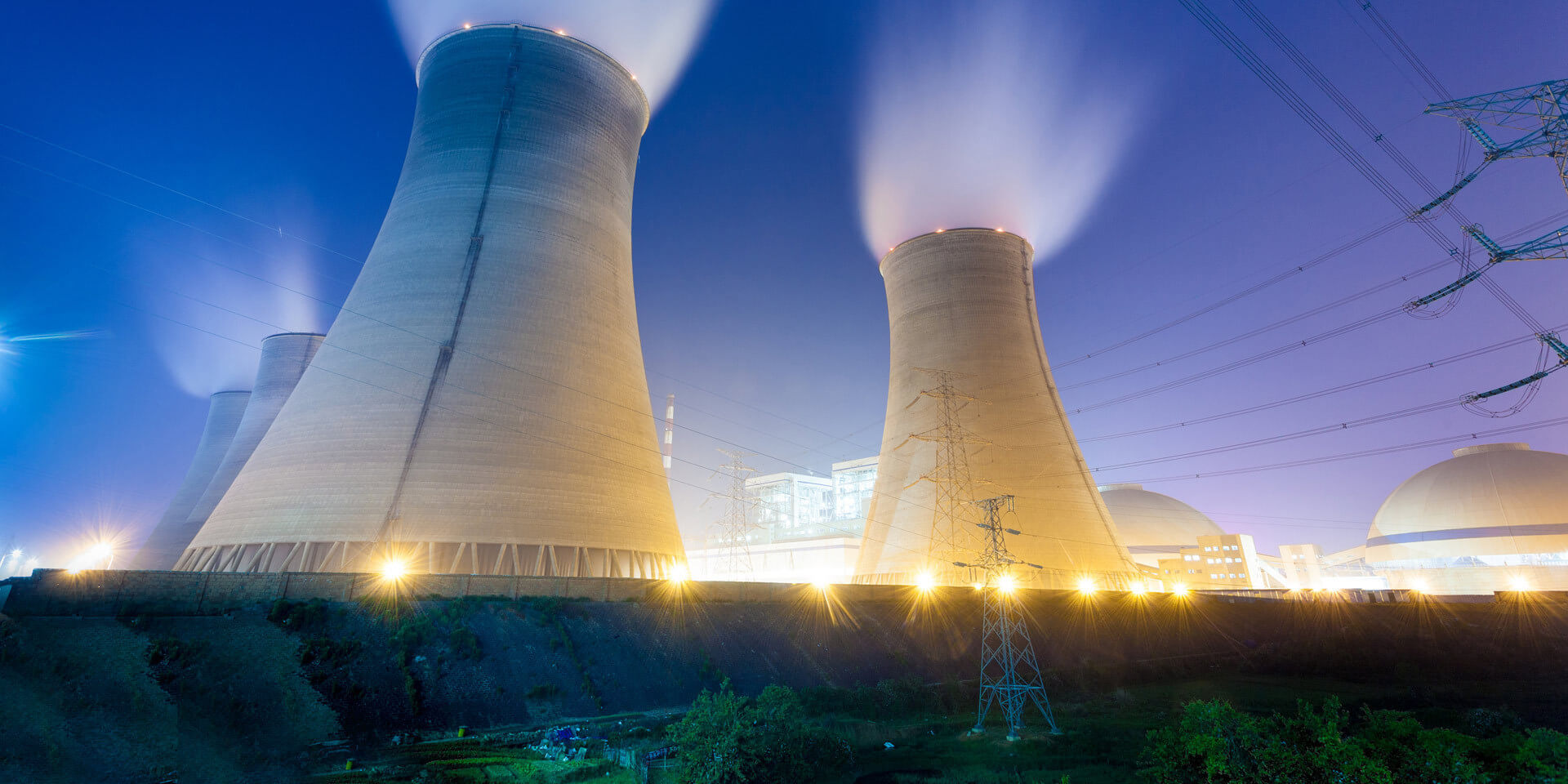

Сколько энергии вырабатывает АЭС. Тепловая электростанция тоже то еще сооружение. Фото.

Тепловая электростанция тоже то еще сооружение.

Опасны ли атомные станции

В итоге мы получаем ситуацию, при которой атомная энергетика напоминает ситуацию с самолетами. Их многие боятся, но в реальности риск просто умереть на улице в сотни раз выше, чем разбиться на самолете. Просто аварии вызывают большой резонанс и разово погибает больше людей, но такие аварии случаются редко.

Кроме систем самой атомной станции, о которых мы поговорим ниже, они сопровождаются серьезными мерами предосторожности. Признаюсь честно, когда я находился рядом с Воронежской АЭС мне было немного не по себе, но когда я собрал побольше информации, я понял, что переоценивал ситуацию.

Вокруг любой атомной станции есть как минимум 30-километровая зона, в которой постоянно производится мониторинг ситуации и экологической обстановки. Это не зона отчуждения, так как в ней можно жить людям и даже заниматься земледелием. Ограничения касаются только трехкилометровой зоны в непосредственной близости от станции. Но это опять же сделано только с целью обеспечения дополнительной безопасности, а не из-за того, что там опасно находиться.

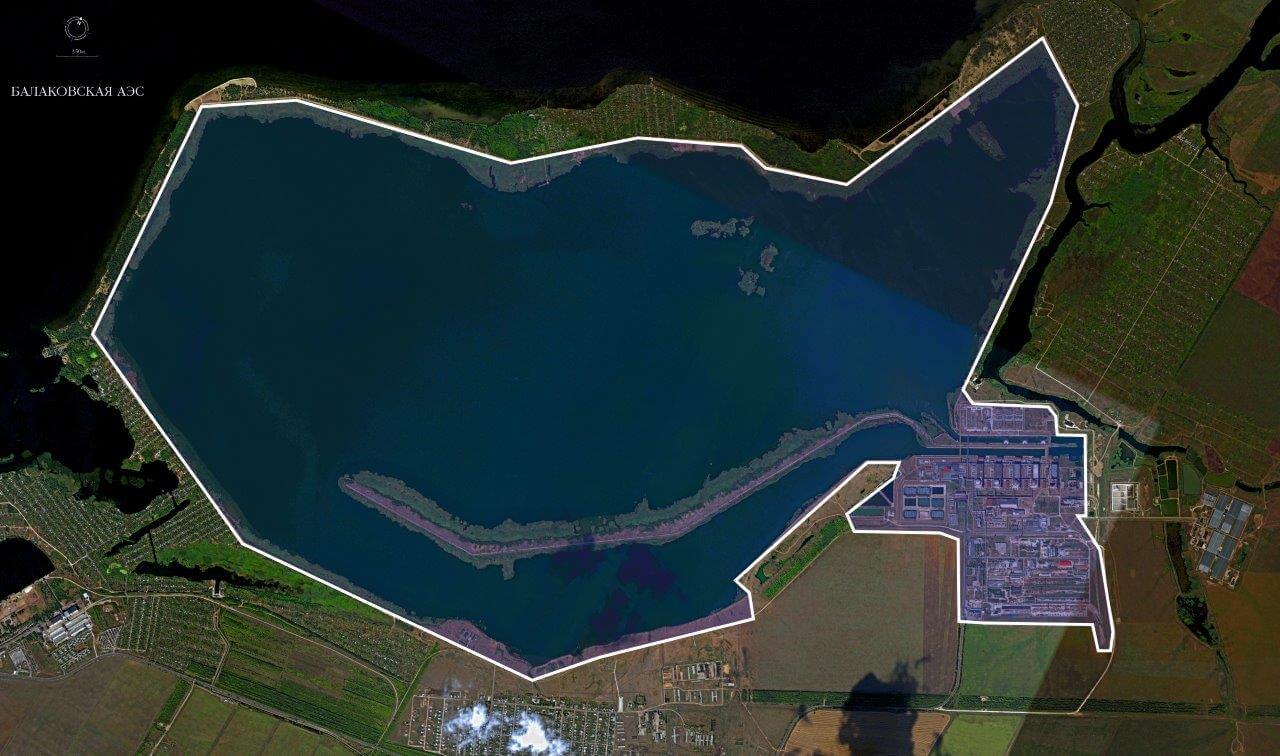

Опасны ли атомные станции. Так выглядит зона безопасности вокруг Балаковской АЭС. Фото.

Так выглядит зона безопасности вокруг Балаковской АЭС.

Наверное, самым опасным периодом работы станции является момент загрузки топлива. Именно в этот момент реактор открывается и есть небольшой риск попадания радиоактивных отходов в воздух. Правда, делается это не часто (в среднем один раз в год) и выброс будет очень незначительным.

На чем работает атомная станция

Основным элементом, на котором работают атомные станции, является уран-235, который загружается в реактор в специальных картриджах, которые называются тепловыделяющими элементами (ТВЭЛ). В одном реакторе их может быть несколько десятков и даже сотен.

ТВЭЛ доставляют к реактору на специальных платформах, а загружают их в него краном. Этот же кран участвовал в строительстве станции и погружал в специальную капсулу сам реактор.

Кстати, название ТВЭЛ получила компания, которая занимается производством ядерного топлива.

В год средний реактор использует около десяти килограмм топлива. Именно такой небольшой объем выделяет то количество энергии, которое и производит станция. Если говорить о производительности ядерного топлива, можно сказать, что один грамм урана-235 позволяет получить столько же энергии, сколько от сжигания топлива произведенного из двух тонн нефти. В итоге, всего десять килограмм топлива являются эквивалентом примерно семисот цистерн нефти.

На чем работает атомная станция. Это только 15 цистерн, а аналогом 10 кг ядерного топлива является почти 700 цистерн. Фото.

Это только 15 цистерн, а аналогом 10 кг ядерного топлива является почти 700 цистерн.

Какими бывают атомные станции

Многие думают, что именно радиоактивное топливо вырабатывает электрическую энергию, но это не совсем так. Точнее, это совсем не так.

Работу атомной электростанции можно разделить на три основных этапа. На первом этапе энергия деления атома переводится в тепловую энергию. На следующем этапе тепловая энергия переводится в механическую. После этого превращение механической энергии в электричество становится делом техники.

Еще больше всего интересного вы можете узнать из нашего новостного канала в Telegram. Это бесплатно!

Реакторы делятся на три основных типа: одноконтурные, двухконтурные, трехконтурные. В начале разберемся, как работает двухконтурная схема, а чуть позже на ее примере посмотрим, как работают остальные типы.

Как работает атомная станция

Начальным этапом выделения энергии является, как я уже говорил выше, реактор. Он помещен в специальный закрытый контур, который называется первым. Им является, по сути, большая кастрюля, а точнее скороварка, так как жидкости внутри нее находятся под большим давлением. Так получается увеличить температуру кипения и повысить температуру работы всего первого контура.

Капсула, в которой находится реактор, называется гермообъем и имеет толстые стенки (не менее 15 сантиметров). Это позволяет удержать внутри большое давление и не дает радиации выйти наружу.

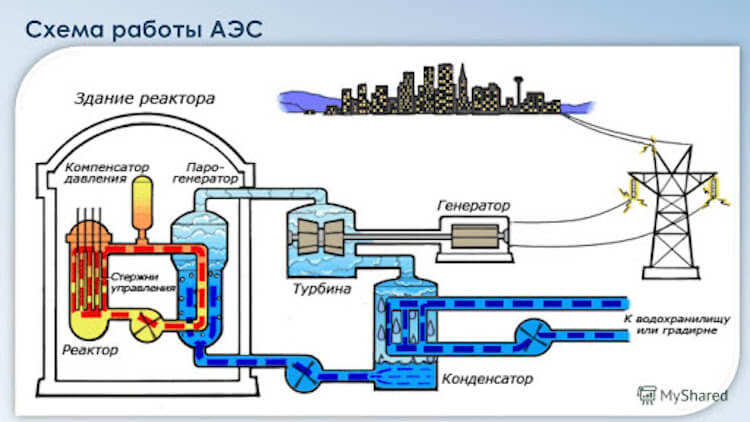

Как работает атомная станция. Упрощенно схема АЭС выглядит так. Фото.

Упрощенно схема АЭС выглядит так.

Основной задачей ректора является выделение тепла для нагрева жидкости внутри контура. Происходит это за счет цепной реакции. В основе такой реакции лежит деление атомов нейтронами. При этом, после деления одного атома выделяется новые нейтроны, которые и дальше делят атомы. Таким образом количество нейтронов постоянно растет и атомов делится все больше. Получается та сама цепная реакция, которая поддерживает сама себя, но если не остановить этот процесс, деление выйдет из под контроля, энергии выделится слишком много и произойдет взрыв. Собственно, так и происходит в атомной бомбе.

Чтобы этого не происходило, внутри ректора есть специальные стержни с бором, которые очень хорошо поглощают нейтроны и тормозят реакцию. Стержни имеют длину в несколько метров и постоянно то входят в реактор, то выходят из него, регулируя тем самым коэффициент деления нейтронов и, как следствие, скорость реакции. Если этот коэффициент меньше единицы, реакция тормозится, если больше — ускоряется, а если равен единице, то система сама поддерживает свою работу. Этой единицы и надо добиваться для стабильной работы реактора.

После того, как реактор нагрел воду внутри первого контура до температуры около 450 градусов, она проходит через трубку теплообменника и моментально нагревает воду второго контура. Та в свою очередь попадает в испаритель и уже водяной пар с температурой около 350-400 градусов раскручивает огромную турбину до 3000 оборотов в минуту. Именно эта турбина и вырабатывает электричество, которое по проводам уходит в электросеть.

Полная изоляция первого контура от второго позволяет добиться защиты рабочей жидкости и сточных вод от радиоактивного загрязнения. Это позволяет легко охлаждать жидкость для дальнейшей ее работы, ведь раскрутка турбины на является последним этапом работы второго контура.

После того, как водяной пар раскрутит лопатки турбины, он попадает в специальные конденсаторы, которые представляют из себя большие камеры. В них пар остывает и превращается в воду.

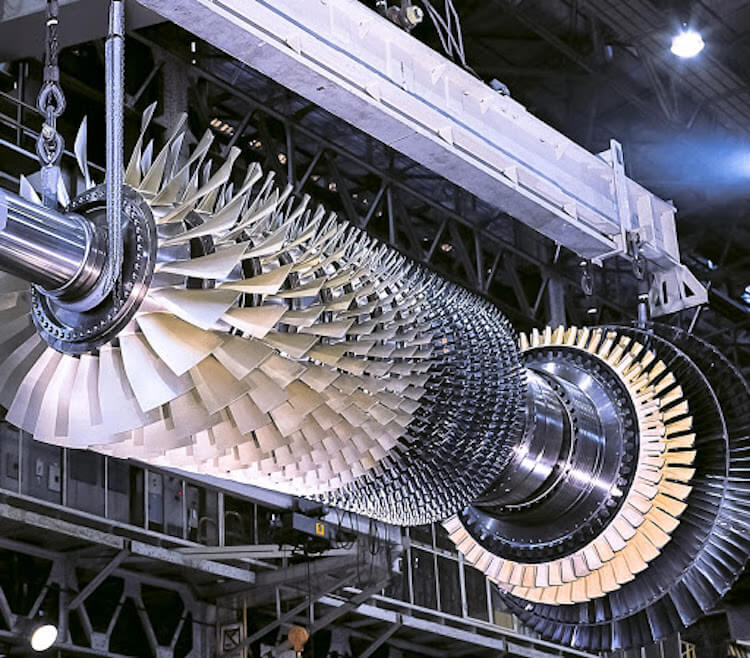

Как работает атомная станция. Так выглядит турбина АЭС производства Mitsubishi. Фото.

Так выглядит турбина АЭС производства Mitsubishi.

Пока температура воды все равно очень высокая и ее надо еще охладить. Для этого она или напрямую или через специальный канал поступает в градирню. Это такая труба, которую можно увидеть и на территории тепловых электростанций. Она имеет высоту около 70 метров, большой диаметр и сужается к верху. Обычно из нее валят клубы белого пара. Многие думают, что это дым, но это именно пар. Вода с температурой, близкой к температуре кипения, распыляется в основании этой трубы и, смешиваясь с поступающим с улицы воздухом, парит и охлаждается. Средняя градирня может охладить до 20 000 кубометров воды в час или около 450 000 кубометров в сутки

После охлаждения, вода специальными насосами подается обратно в систему для нагрева и испарения. Так как воды требуется очень много, атомные станции сопровождаются достаточно большими водоемами и иногда разветвленной системой каналов. Это позволяет станции работать без перебоев.

Теперь можно вернуться к одноконтурным и трехконтурным АЭС. Первые имеют более простую конструкцию, так как у них нет второго контура и турбина раскручивается непосредственно нагретой реактором водой. Трудность заключается в том, что воду надо как-то очищать и такие станции менее экологичны.

Трехконтурную схему применяют на атомных станциях, оснащенных реакторами на быстрых нейтронах. Они считаются более перспективными, но должны комплектоваться дополнительным контуром, чтобы исключить контакт радиоактивного натрия с водой. В дополнительном контуре находится нерадиоктивный натрий.

Конечно, приведенная схема является примерной и упрощенной. Кроме этого, на станции есть различные технические строения, командный пульт, большое количество защитных систем, которые многократно дублируются, и другие вспомогательные системы. Кроме этого, на одной станции находится несколько энергоблоков, что тоже усложняет процесс ее контроля.

Как работает атомная станция. На территории атомной станции очень много разных строений. Балаковская АЭС. Фото.

На территории атомной станции очень много разных строений. Балаковская АЭС.

На самом деле современная станция может не просто работать в автоматическом режиме, но и делать это вообще без человека. По крайней мере, это касается процесса управления энергоблоком. Человек нужен для контроля и внесения корректировок в работу в случае внештатной ситуации. Риск ее возникновения очень низкий, но на всякий случай за пультом дежурят специалисты.

Аварии с радиоактивными выбросами

Если уж мы заговорили об авариях на атомных станциях, давайте обсудим, как они классифицируются и какие их них были самыми крупными.

Для классификации аварий по их серьезности и силе воздействия на человека и природу они делятся на 7 степеней по Международной шкале ядерных событий, получая определенный уровень INES. На основании этого уровня можно судить был ли причинен вред людям и насколько было повреждено оборудование самой станции. Далеко не все уровни считаются опасными.

Например, инциденты на Чернобыльской АЭС (26 апреля 1986 года) и на АЭС Фукусима-1 (11 марта 2011 года) соответствовали максимальному седьмому уровню, а некоторые аварии, о которых даже почти никто не узнал, соответствовали четвертому уровню. Например, взрыв на Сибирском химическом комбинате (Россия, 1993 год), авария на ядерном объекте Токаймура (Япония, 1999 год) и авария в институте радиоэлементов во Флёрюсе (Бельгия, 2006 год).

Аварии с радиоактивными выбросами. Это Чок-Ривер. Фото.

Это Чок-Ривер.

Раз уж заговорили об авариях, стоит упомянуть и первую аварию с радиоактивным загрязнением. Оно произошло в Чок-Ривер лаборатории 12 декабря 1952 года.

Произошло оно вследствие ряда ошибок оператора и сбоев в системе аварийной остановки. Реактор в лаборатории вышел в надкритический режим работы. Цепная реакция сама себя поддерживала и выделение энергии в несколько раз превысило норму. В итоге активная зона была повреждена и радиоактивные продукты деления с большим периодом полураспада вместе с массой охлаждающей воды вылились в подвальное помещение. За год работы реактор был полностью восстановлен.

Как видим, аварии случаются и иногда их масштабы устрашают, но все равно по статистике работа АЭС гораздо безопаснее и несет меньше вреда, чем сжигание топлива. Разница экологичности уже достигает трех-четырехкратного уровня. На подходе термоядерные реакторы, которые должны сделать процесс еще более экологичным. Пока, по большому счету, проблема только в отработанном топливе. Его надо как-то деактивировать и захоранивать. Ученые работают над этим. Будем надеяться, что они решат эту проблему.

Самые мощные АЭС в мире

1. Фукусима I и II (Fukushima), Япония (8 814 МВт)
2. Касивадзаки-Карива (Kashiwazaki-Kariwa), Япония (7 965 МВт)
3. Запорожская АЭС, Украина (6 000 МВт)
4. Йонван (Yeonggwang), Южная Корея (5 875 МВт)
5. Гравелине (Graveline), Норд, Франция (5 460 МВт)
6. Палюэль (Paluel), Верхняя Нормандия, Франция (5 320 МВт)
7. Каттном (Cattenom), Лотарингия, Франция (5 200 МВт)
8. Брюс (Bruce County), Онтарио, Канада (4 693 МВт)
9. Охи (Ohi), Фукуи, Япония (4 494 МВт)
10. Уинтерсберг (Wintersburg), Аризона, США (3 942 МВт)

Самые мощные АЭС в мире. Несмотря на аварию на станции Фукусима, она продолжает работать. Фото.

Несмотря на аварию на станции Фукусима, она продолжает работать.

В настоящее время в мире насчитывается 192 атомные станции. В сумме на них расположены 438 энергоблоков. Они находятся на территории 31 страны. При этом явным лидером по выработке энергии атома является США. Суммарная мощность энергоблоков этой страны составляет больше 100 ГВт, и это чуть больше четверти мировой добычи подобной энергии.

Россия находится в этом рейтинге только на четвертом месте с результатом 6% (примерно 25 ГВт). Второе и третье места заняли соответственно Франция (17% и 66 ГВт) и Япония (12% и 46 ГВт).

В России находится 9 действующих атомных электростанций с 33 энергоблоками. Выше приведены самые мощные электростанции в мире, среди которых нет российских, а ближайшая к нам находится на территории Украины — Запорожская АЭС (6 ГВт).
